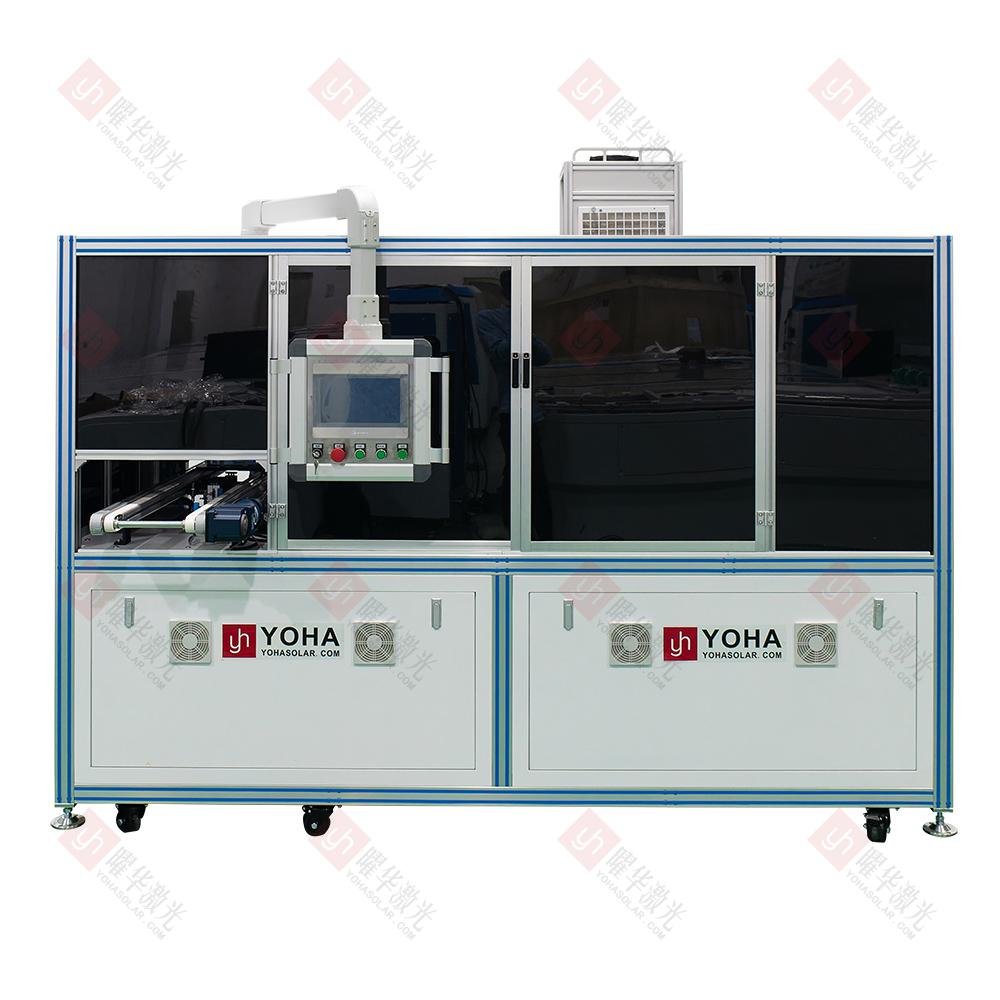

自動太陽能電池片EL+IV一體機

自動太陽能電池片EL+IV一體機是一種高度集成化的先進檢測設備，專為光伏行業設計，用于高效、精準地完成太陽能電池片的在線質量檢測與性能評估。它創新性地將EL（電致發光）缺陷檢測與IV（電流-電壓特性）性能測試功能融合于單一自動化平臺，通過機械臂或傳送帶自動上下料，并引導電池片依次經過暗室環境下的EL成像系統和IV測試工位，同步獲取電池片的內部隱裂、斷柵、碎片等缺陷圖像，以及關鍵電性能參數（如效率、開路電壓、短路電流、填充因子等）。該設備顯著提升了檢測效率和一致性，是電池片生產過程中質量控制、工藝優化及分檔篩選的核心裝備，確保產品符合高標準要求。

產品特點

• 1、雙功能集成：EL查缺陷（隱裂、燒結問題），IV測性能（效率、功率）。

• 2、全自動化：自動上/下料、定位、測試，無縫銜接生產線。

• 3、高效精準：高速測試（通?？蛇_(dá)數千片/小時），高分辨率EL成像。

• 4、智能分析：軟件自動識別缺陷、分檔，生成報告。

• 5、工藝閉環：實時數據反饋指導生產調整，提升良率。

技術參數

產品應用

• 1、光伏電池片制造廠： 作為生產線上的關鍵質量控制點，自動檢測電池片內部的隱裂、裂紋、斷柵、虛焊、碎片、崩邊、黑斑、雜質等缺陷，自動將不良品分揀剔除，防止流入下道工序。以及對電池片進行功率檢測分檔。
• 2、光伏組件制造廠： 來料檢測，在電池片投入串焊工序前，進行EL檢測，確保接收的電池片符合質量要求，避免有隱裂等缺陷的電池片被制成組件導致潛在失效（如熱斑），以及IV測試，確保生產的組件內的電池片為統一規格 。
• 3、實驗室：對光伏電池片進行研究分析，以研究新型的光伏組件。

注意事項

• 1、環境控制

  溫濕度：保持恒溫（建議 23±2℃）與恒濕（40%~60% RH），避免溫漂影響IV測試精度。

  潔凈度：防塵防靜電，灰塵會導致探針接觸不良或EL成像誤判。

  暗室要求：EL測試時需完全避光（環境光＜5 lux），避免光源干擾成像。

• 2、設備校準與維護

  每日校準：IV測試前需用標準電池片校準（開路電壓、短路電流），確保數據溯源至國家標準。

  探針保養：定期清潔探針表面氧化層，檢查壓力是否均勻（通常需0.1~0.3N），防止劃傷電池片或接觸不良。

  鏡頭維護：EL相機鏡頭每周用無塵布清潔，避免污漬遮擋缺陷識別。

• 3、操作規范

  電池片放置：確保電池片平整無翹曲，機械手吸盤氣壓需適配厚度（薄片用低壓防碎）。

  測試參數匹配：IV測試的電流量程、掃描速度需匹配電池類型（如HJT需低電流量程，TOPCon需快掃速）。

  避免過測：EL測試時間不宜過長（通常＜3秒），防止電池過熱或發光衰減。

• 4、安全防護

  電氣安全：IV測試含高壓模塊（可達30V），接地必須可靠，操作時佩戴絕緣手套。

  機械防護：設備運行時勿將肢體伸入傳送帶/機械臂區域，急停按鈕需保持可觸發狀態。

  激光安全：定位激光器（Class 2以下）禁止直視，避免視網膜損傷。

• 5、數據與軟件管理

  數據備份：每日測試后備份原始EL圖像及IV曲線，防止數據丟失。

  軟件更新：定期升級缺陷識別算法庫（如新增斷柵、PID等模型），提升檢出率。

  權限管控：參數修改權限僅限工程師，避免誤操作導致批次數據異常。
