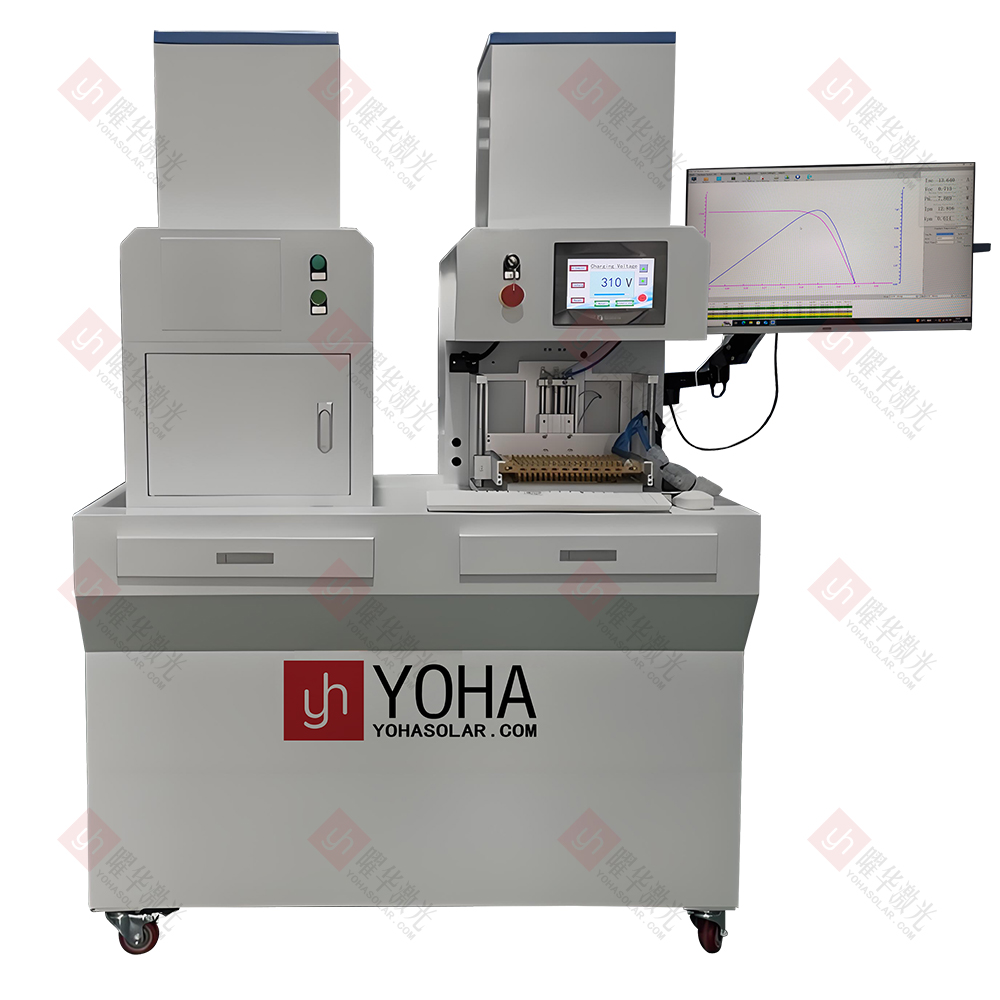

手動太陽能電池片EL+IV一體機

手動太陽能電池片EL+IV一體機是一款集電致發光（EL）缺陷檢測與電流-電壓特性（IV）測試功能于一體的桌面式設備，專為實驗室、研發中心或小批量生產環境設計，用于高效完成單張?zhí)柲茈姵仄馁|(zhì)量評估與性能分析。

產品特點

• 1、功能整合： 一臺設備即可完成對電池片的兩項關鍵性能與質量檢測。

• 2、手動操作： 操作人員需手動將待測電池片放置在測試區域的探針臺/載物臺上，并手動操控探針或壓板確保與電池片的電極形成良好電接觸。

• 3、IV測試： 設備對電池片施加模擬太陽光（通常通過脈沖光源或穩態光源）并精確測量其在不同電壓/電流條件下的響應，生成I-V曲線，從而得到關鍵參數如開路電壓 (Voc)、短路電流 (Isc)、最大功率點 (Pmax)、填充因子 (FF)、轉換效率 (η) 等。

• 4、EL測試： 在暗室條件下（設備通常內置遮光結構），給電池片施加正向偏置電流，使其自身發出近紅外光。設備內置的高靈敏度相機捕捉這些發光，生成EL圖像。圖像清晰顯示出電池片的隱裂、斷柵、碎片、黑心、黑斑、燒結缺陷、并聯電阻、材料不均等內部缺陷和工藝問題。

• 5、緊湊高效： 一體式設計節省空間，簡化操作流程。測試完成后，設備軟件會同時提供IV參數報告和直觀的EL缺陷圖像，便于快速分析電池片的質量和性能。

技術參數

產品應用

• 1、光伏研發與工藝優化： 評估新型電池材料/結構性能與缺陷，優化制絨、擴散、鈍化、鍍膜、燒結、印刷等關鍵工藝，并進行失效機理研究。

• 2、光伏教學與實驗： 為高校及職業教育提供實踐平臺，直觀展示太陽能電池工作原理、性能參數、常見缺陷及其影響。

• 3、生產質控與來料檢驗： 服務于中小型電池/組件廠，對試產批次、高價值電池片進行抽檢/全檢，對供應商來料進行缺陷篩查與性能驗證，并快速排查產線工藝異常。

• 4、第三方檢測與認證： 為檢測認證機構提供獨立、權威的電池片EL缺陷檢測和IV性能標定服務，用于樣品分析或爭議仲裁。

• 5、組件售后與失效分析： 定位失效組件中的問題電池片，分析其內部缺陷（EL）和性能劣化（IV）原因，指導返修或改進。

注意事項

• 1、嚴格接地： 確保設備電源接地良好，操作時佩戴絕緣手套，防止觸電。
• 2、電池片小心操作： 電池片邊緣鋒利易碎，需佩戴防割手套輕拿輕放，及時清理碎片防止劃傷。
• 3、避免直視光源： IV測試使用的強脈沖或穩態光源不可直視，以防損傷眼睛。
• 4、動作輕柔防損壞： 操作探針或壓板時動作需輕柔，避免用力過猛損壞設備或壓碎電池片；設備運行時手勿靠近運動部件。
• 5、電池片放置精準： 手動放置電池片時務必確保其平整、居中，電極方向與探針位置嚴格對應。
• 6、確?？煽侩娊佑|： 仔細操作使探針/壓板與電池片電極形成穩定、低電阻接觸，接觸不良是IV結果不準的主因。
• 7、保持清潔： 設備臺面、載物臺、探針尖、電池片本身及EL相機鏡頭/觀察窗需保持清潔無塵、無指紋、無油污。
• 8、EL測試需完全避光： 進行EL測試前，必須確認設備遮光罩完全關閉，內部無任何光線泄漏。
• 9、正確設置參數： 根據電池片類型（如PERC, TOPCon, HJT, IBC）和規格，準確設置IV（光強、掃描范圍、速度）和EL（偏置電流、曝光時間）測試參數，錯誤設置可致結果無效或損壞電池片。
• 10、建議測試順序： 通常先進行IV測試，再進行需要通電的EL測試。
• 11、定期清潔維護： 經常清潔探針尖（用無水酒精）、載物臺、遮光罩內部及EL相機鏡頭（用專用工具小心操作）。
• 12、檢查更換探針： 定期檢查探針磨損、彎曲或氧化情況，及時更換以保證良好接觸。
• 13、定期校準光源（IV）： 按廠家建議或使用頻率校準IV測試光源光強至標準值（如1000 W/m²），確保效率等參數準確。
• 14、定期校準相機（EL）： 定期檢查EL相機對焦和均勻性，必要時進行校準（如平場校正）以保證圖像質量。
• 15、執行系統校準： 按說明書要求進行設備整體電氣測量精度和空間定位的周期性校準。
• 16、IV結果判讀先查接觸： 分析IV數據時，首先檢查曲線是否光滑無臺階，異常通常源于接觸問題。
• 17、注意環境溫度： 保持實驗室溫度相對穩定（建議25±2°C），溫度變化影響電池片性能（尤其Voc）。
• 18、EL圖像解讀需經驗： EL圖像分析需專業知識區分真實缺陷（隱裂、斷柵、黑心等）與圖像偽影（噪聲、光照不均）。
• 19、關注光源壽命： IV測試光源（氙燈/LED）有使用壽命，注意監測光強衰減并及時更換。
• 20、關注探針壽命： 探針為消耗品，根據使用強度定期更換。
• 21、明確設備局限： 該設備適用于手動單張測試，速度有限；EL檢測分辨率決定最小可識別缺陷尺寸。
• 22、操作員需培訓： 操作人員必須經過充分培訓，合格后方可操作設備。
