| 品牌: | 曜華激光 |
| 產品型號: | YHMT-A+A+A+ |
| 計量單位: | 臺 |

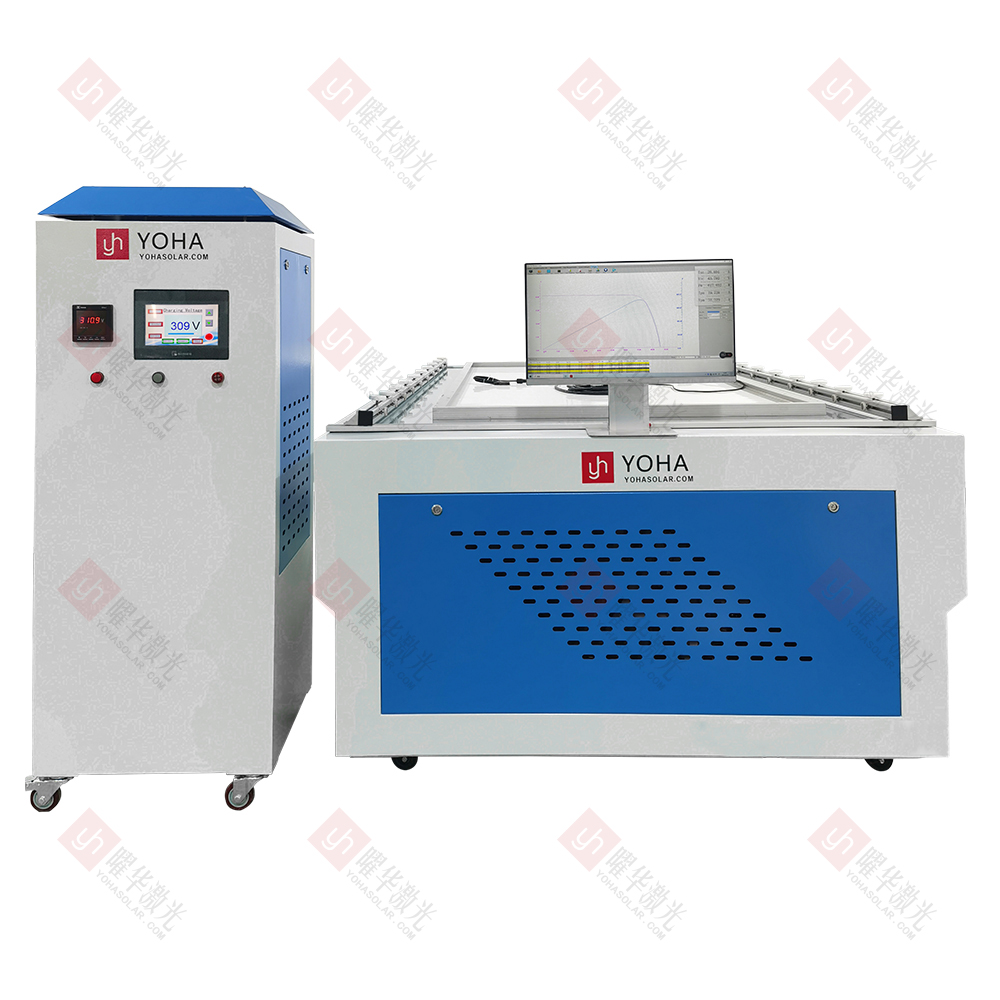

太陽能組件IV測試儀是一種通過模擬標準測試條件（STC）下的太陽光照，快速、精確地測量并繪制光伏（太陽能）組件的電流-電壓（IV）特性曲線，進而全面分析其開路電壓、短路電流、最大功率點、填充因子、轉換效率等核心性能參數，用以評估組件功率輸出能力、檢測潛在缺陷、進行質量分檔和驗證產品規格符合性的關鍵專業檢測設備。
高速精準測量： 采用先進電子負載與控制系統，能在數秒內完成一次完整的IV曲線掃描，提供高精度的電流、電壓及功率數據，滿足生產線高效率、高節拍的要求，同時確保測試結果的可靠性。
全面參數分析： 不僅測量基礎的開路電壓(Voc)、短路電流(Isc)，更能精準計算并報告最大功率點(Pmax)、最佳工作電壓(Vmp)、最佳工作電流(Imp)、填充因子(FF)、轉換效率(η) 等關鍵性能指標，為組件性能評估、質量分檔提供全方位數據支撐。
符合標準與自動化集成： 嚴格遵循 IEC 60904 系列 等國際/國內光伏測試標準，確保測試條件的規范性與結果的可比性。具備豐富的通訊接口，可輕松集成到自動化生產線或?qū)嶒?yàn)室信息管理系統，實現測試流程自動化、數據實時上傳與追溯管理，提升整體質檢效率。
穩定可靠與智能診斷： 采用高品質元器件和穩固設計，保障設備在工業環境下的長期穩定運行。部分高端型號還具備智能分析功能，能根據IV曲線的異常形態（如臺階、毛刺、斜率變化等）進行潛在缺陷預警，輔助快速定位問題（如隱裂、熱斑、焊接不良、PID效應等），提升質量控制水平。
| 項目 | 參數 |
|---|---|
| 型號規格 | YHMT-A+A+A+ |
| 光源 | 符合IEC60904-9：2020光譜要求（A+級） |
| 光譜范圍 | 300~1200nm |
| 輻照度 | 1000W/㎡（200~1200W/㎡） |
| 光強不均勻度 | ≤1%（A+） |
| 光強不穩定度 | ≤0.5%（A+） |
| 測試結果一致性 | ≤0.5% |
| 電性能測量誤差 | ≤1% |
| 單次閃光脈沖寬度 | 10~100ms |
| 有效測試面積 | 2600*1500mm |
| 電源 | 220V/50HZ |
| 設備尺寸 | 2900×1770×1065mm |
1、嚴格遵守光源安全規范： 設備發出的強光脈沖能量高、亮度極大，測試過程中嚴禁直視光源或打開測試倉門。
2、確保良好接地與電氣隔離： 設備涉及高電壓、大電流輸出，必須可靠接地并確保電源符合規格要求，定期檢查線纜絕緣性。
3、精確控制測試環境溫濕度： 組件性能受溫度顯著影響，測試前需充分預熱/預冷組件至設定溫度（通常25℃±1℃），并實時精確監測組件表面溫度（使用校準的接觸式傳感器）；環境濕度需控制在規定范圍（通常<60% RH），防止結露或高壓放電風險。
4、正確使用測試夾具： 定期清潔測試夾具防止氧化，避免接觸不良導致測量誤差或局部過熱損壞組件。
5、定期校準與維護設備核心部件： 光源強度（輻照度均勻性、穩定性）、電流/電壓傳感器精度、溫度探頭是核心計量單元，必須依據標準（如IEC 60904系列）定期校準；同時需維護光學部件（清潔透鏡/反射器）和機械運動機構，確保設備狀態穩定可靠。
6、規范操作流程與參數設置： 測試前準確輸入組件參數（如標稱功率、類型）；謹慎設置脈沖寬度和強度，避免過長/過強脈沖造成組件不可逆熱損傷（尤其對薄型或溫度敏感材料）；測試后待組件充分冷卻再進行下一輪測試或移出；處理異常數據時需排查環境、接觸、設備狀態等因素，嚴禁隨意篡改或忽略異常結果。
