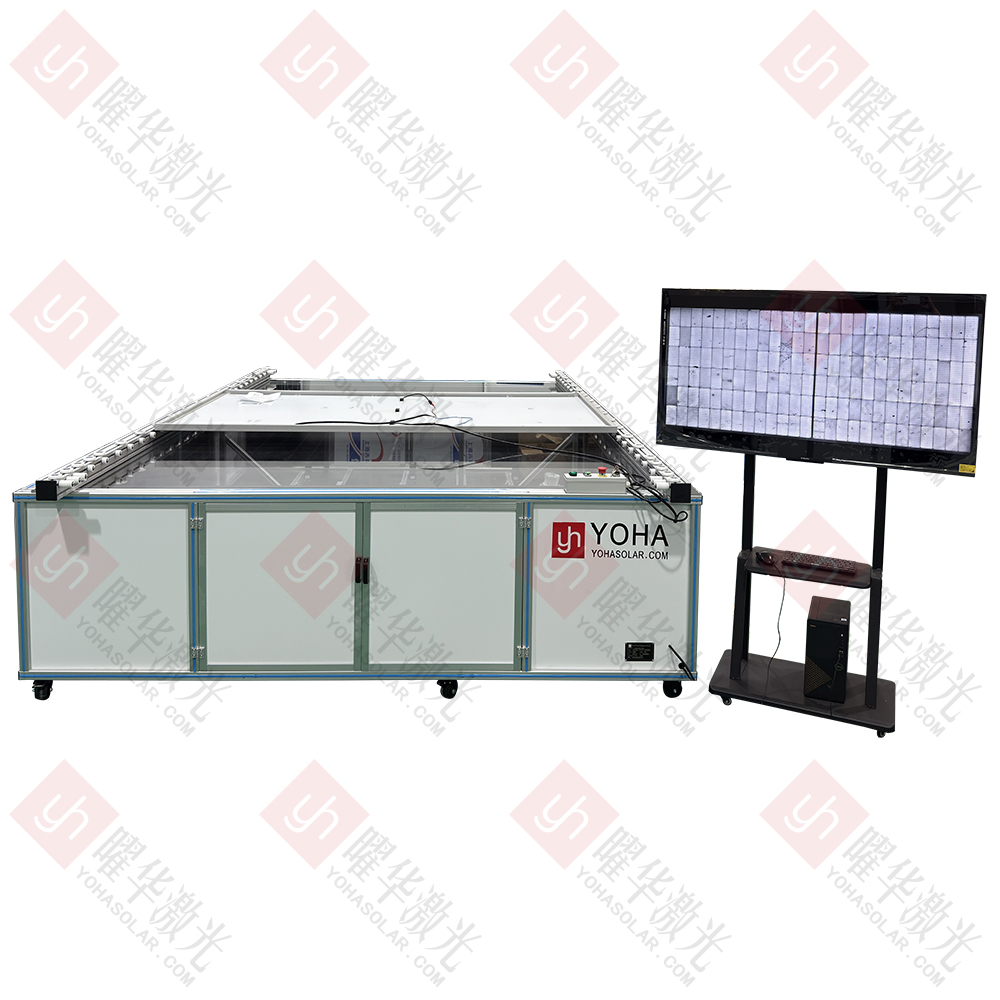

超大尺寸BIPV組件EL缺陷檢測儀
超大尺寸BIPV組件EL缺陷檢測儀是一款專為滿足光伏建筑一體化（BIPV）領域特殊需求而設計的高精度自動化設備，它利用先進的高分辨率電致發光（EL）成像技術，能夠在暗室條件下對超長、超寬（通?？蛇_(dá)數米級）且形態可能非標的BIPV組件進行全覆蓋、無接觸式掃描檢測，高效精準地識別出諸如隱裂、斷柵、黑心片、碎片、燒結缺陷、PID衰減、接觸不良以及工藝瑕疵等各類內部微觀缺陷，是保障BIPV組件出廠質量、提升發電效率與長期可靠性的核心關鍵檢測裝備。
產品特點
- 超大尺寸與強兼容性：核心優勢在于能輕松應對BIPV組件超大（長度/寬度可達數米級，如3.5m x 2.3m甚至更大）、超重、形狀非標（如曲面、異形） 的挑戰，具備超長行程和高承重能力的精密運動平臺及定制化夾具/載臺。 兼容主流及定制化的BIPV組件尺寸和結構，適應光伏瓦、光伏幕墻、光伏采光頂?shù)榷喾N形態。
- 高分辨率、高靈敏度EL成像：采用高分辨率、高量子效率的近紅外相機，搭配大功率、均勻性極佳的電流驅動系統，確保即使在超大組件上也能捕捉微弱電致發光信號。 針對BIPV組件可能存在的低透光率（彩色/紋理玻璃） 問題，優化光學路徑和成像算法，提升信噪比，穿透表層清晰成像。
- 全覆蓋、高精度檢測：配備精密多相機拼圖系統，實現對大尺寸組件的穩定、無接觸、全覆蓋式掃描，確保無檢測盲區。高定位精度保證缺陷位置的準確標定，滿足工藝追溯和修復需求。
- 先進的暗室環境與安全設計： 集成超大型、高密封性、低雜散光暗室，為EL檢測提供絕對黑暗環境，保證成像質量。具備高壓絕緣、安全互鎖、緊急制動、可靠接地等安全防護措施，保障超大組件（常帶高壓）檢測過程的人員和設備安全。
- 高效與可靠性：高度自動化大幅提升檢測效率，縮短檢測周期，滿足BIPV產線或?qū)嶒?yàn)室的檢測通量需求。系統穩定可靠，關鍵部件（如相機、光源、運動部件）選用高品質工業級產品，確保長期連續穩定運行，降低維護成本。非接觸式檢測避免對脆弱或特殊表面（如彩釉玻璃）的BIPV組件造成損傷。
技術參數
| 項目 |
參數 |
| 型號規格 |
YHEL-3523 |
| 適用工序 |
層壓前、后組件缺陷檢測 |
| 測試規格 |
單晶、多晶BIPV組件 |
| 相機類型 |
專業工業相機 |
| 分辨率 |
6000萬像素 |
| 拍攝模式 |
多相機模式 |
| 靈敏度 |
可檢測出裂紋寬度小于0.03mm |
| 有效測試面積 |
3500*2300mm |
| 穩壓電源 |
100V/30A |
| 圖像采集時間 |
1~60s（可調） |
| 電源 |
220V/50HZ |
| 設備尺寸 |
3700×2560×1155mm |
產品應用
- 1. BIPV組件制造端質量管控：在生產線終端對超大尺寸、異形結構（曲面/三角/梯形）及彩色玻璃基BIPV組件進行100%全檢，精準識別隱裂、斷柵、碎片等工藝缺陷，嚴控出廠質量。
- 2. BIPV工程現場安裝驗收：部署于建筑工地，實現運輸后入場組件無損驗貨與安裝后隱蔽損傷排查，快速診斷搬運或施工應力導致的內部微裂紋。
- 3. 定制化BIPV產品研發驗證：專為透光混凝土、柔性基板、鏤空異形組件等創新設計提供缺陷成像支持，攻克傳統設備無法檢測非標結構的痛點，加速產品迭代。
注意事項
-
1、嚴守電壓絕緣規范：檢測前必須確保設備接地可靠，超大BIPV組件常帶高電壓，操作人員嚴禁帶電接觸組件電極，防止電擊事故。
-
2、暗室環境絕對密封：檢測全程需保證暗室門緊閉且無外部光源滲入；超大暗室縫隙易漏光，微弱EL信號會被干擾，導致成像模糊或誤判。
-
3、組件尺寸與承重校驗：上料前嚴格核對組件長/寬/厚度及重量；超限會擠壓暗室結構或壓損運動導軌，引發設備永久性損傷。
-
4、表面清潔與異物防控：檢測前需清除組件表面灰塵、指紋及金屬碎屑；污染物可能遮擋EL信號或引發放電拉弧，尤其對彩色紋理玻璃組件影響顯著。
